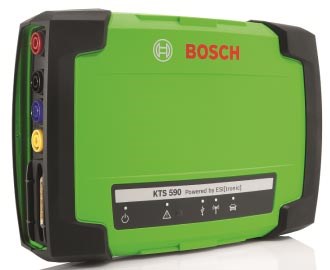

Uuden kestävän kommunikaatiomoduulin KTS 590:n perustana on Boschin diagnoosiohjelmisto ESI[tronic] 2.0. Kaikkien nykyisten ajoneuvojen tiedonsiirtoliitäntöjen lisäksi uudet KTS:t tukevat Ethernet-perustaisia tiedonsiirtoliitäntöjä.Lisäksi on mahdollista käyttää useampia liitäntöjä samanaikaisesti ja siten hyödyntää ajo-neuvovalmistajien diagnoosi- ja Euro 5 uudelleenohjelmointisovelluksia.Ajoneuvokommunikaation lisäksi voidaan myös suorittaa jännite-, vastus- sekä virtamittauksia yksinkertaisesti ja tehokkaasti.KTS 590 on varustettu 2-kanavaisella oskilloskoopilla, joka ei vain näytä jännite- ja virtakäyriä, vaan niitä voidaan myös analysoida suoraan. Kaikkien ajoneuvossa esiintyvien anturien, tunnistimien ja toimilaitteiden signaalit ovat mitattavissa KTS 590:n avulla.USB 2.0:n lisäksi laitteeseen on integroitu tehokas Bluetooth-laitteisto, joka mahdollistaa tehokkaan langattoman työskentelyn Windows-tietokoneen kanssa.
| Merkki |
Bosch |
| Ajoneuvoprotokolla |
ISO 15031, ISO 22900, SAE J2534-1 ja -2 (PassThru), ISO 9141-2 (K ja L), SAE J1850 VPW ja PWM, CAN ISO 11898, ISO 15765-4 (OBD), CAN Single Wire, CAN Low Speed, ISO 13400 (DoIP), Segurity Gate Way – SGW palomuureja sekä ajoneuvokohtaisia erikoisprotokollia |
| Ohjelmisto |
Vähintään Bosch ESI[tronic] 2.0 SD |
| Tietokone |
PC tietokone USB 2.0 tai Bluetooth yhteydellä |
| Jännite Mittausalue |
200 mV— 60 VDC/30 VAC, 42 VACpeak |
| Jännite Tarkkuus |
±0,75 % mittausarvosta, lisäksi ±0,25 % mittausalueesta |
| Jännite Taajuusalue |
10 Hz —100 kHz (–3 dB) |
| Vastusmittaus mittausalue |
100 Ω —1 MΩ |
| Vastusmittaus tarkkuus |
0,1 Ω —1000 Ω(riippuen mittausalueesta) |
| Vastusmittaus sisääntulovastus |
> 9 MΩ |
| Oskilloskooppi mittausalue |
200 mV— 60 VDC/30 VAC, 42 VACpeak |
| Oskilloskooppi toiminnot |
DC, AC, DC(+), DC(–) |
| Oskilloskooppi signaalilähteet |

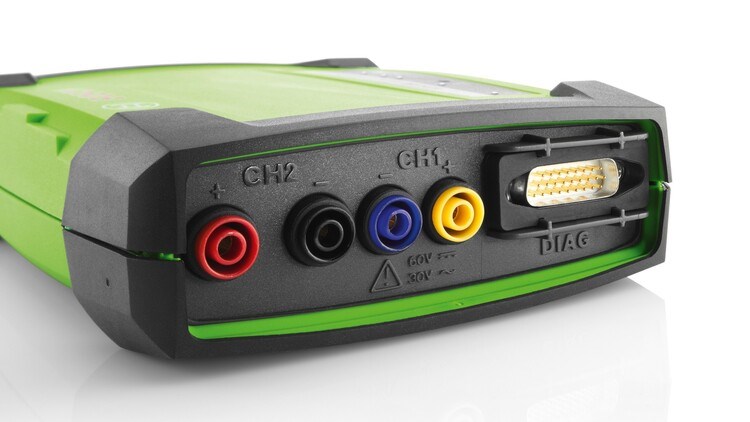

CH1/CH2: U, 100 A, 600 A, Diagnoosiliittimet 1-15: (ei 4 ja 5) |
| Oskilloskooppi x-aika alue |
25 μs —1 |
| Oskilloskooppi tahdistustapa |
Manuaali, Auto-Time, Auto-Level |
| Oskilloskooppi taajuusalue |
5 MHz saakka |
| Oskilloskooppi näytteenottotaajuus |
20 MS/s (MS = Megasamples) |
Etunne yhdellä silmäyksellä: Tur v a llin e n inve s toint i: Tukee kaikkia nykyisiä ja tulevaisuuden ajoneuvojen tiedonsiirtoliitäntöjä Ethernetin ansiosta. Tiedonsiirtoliitäntöjen moniajon ansiosta ajoneuvovalmistajan portaalin optimaalinen käyttö Kestävä, suunniteltu kovaan korjaamo käyttöön. Mobiilia ja vakaata työskentelyä tehokkaan Bluetooth-laitteiston avulla. Toimii kaikissa Windows-tietokoneissa, joihin on asennettu ja lisensoitu Boschin ESI[tronic] 2.0 -diagnoosiohjelmisto. Integroitu mittaustekniikka jännitteiden, vastusten ja virtojen mittauksiin. Tukee ajoneuvovalmistajien diagnoosi- ja Euro 5 -uudelleenohjelmointisovelluksiaIntegroidut LEDit antavat suoran tiedon ajoneuvon ja tietokoneen välissä tapahtuvan kommunikaation tilasta
